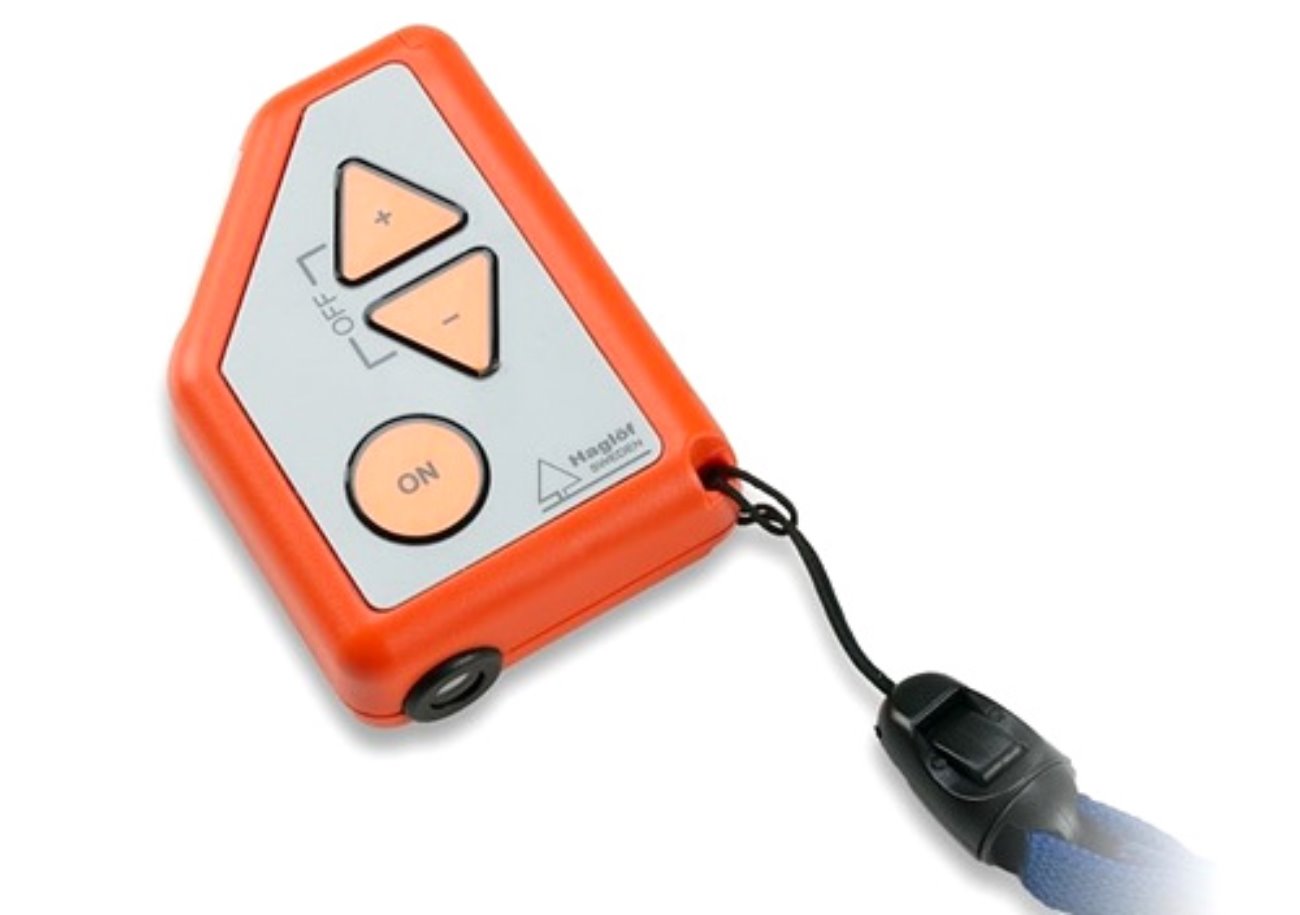

하그로프 EC Ⅱ D 전자하이트메타(percent 모델)
|
하그로프 EC Ⅱ D 전자하이트메타(percent 모델)은 수고(height)와 기울기(inclination)을 측정하기 위한 모델이다. EC II D의 품질과 정확성은 이미 잘 알려져 있다. 금번에 기준높이(2m)와 삼각법을 이용하여 자체에서 거리(distance)를 구하는 기능이 추가되었다.
EC Ⅱ D는 수고와 기울기 측정결과가 즉시 디스플레이 된다. 측정결과가 전자적으로 계산되기 때문에 계산상의 오류와 눈금 오독을 방지해준다. 목표물과의 거리는, i) 줄자 등 다른 도구로 측정하여 버튼으로 입력하거나, ii) 기준높이(2m)와 삼각법을 이용하여 자체에서 구할 수 있다.
EC Ⅱ D는 주로 수고와 기울기를 손쉽고 정확하게 측정하기 위하여 설계된 제품이지만, 도로건설, 계획, 지질학과 고고학 분야에도 사용할 수 있다. 수목과의 아무 거리나 위치에서도 수고를 측정할 수 있다.
EC Ⅱ D는 1개의 AA 배터리를 사용하며 배터리실 뚜껑을 밀어서 열 수 있다. 배터리 소모량은 작으며 보통 수명이 수개월 지속될 수 있다.
높은 정확성을 가지고 있는 EC Ⅱ D는, 오랫동안 당신의 측정작업의 동반자로 남을 것이며, 캘리브레이션이나 유지보수의 수고가 없이도 정확한 측정결과를 제공할 것입니다. 독립적인 기관의 테스트에 의하면, EC Ⅱ D는, 비싼 장비나 아날로그 경사/수고측정기에 비하여 보다 정확한 것으로 판명되었다.
 |
♣ 측정방법
1) 기지(旣知)의 거리, 고정된 거리 또는 다른 도구로 구한 거리를 사용한 수고측정
- 줄자 등으로 잰 수목과 측정자간 거리를 + 버튼과 – 버튼으로 입력한다.
- 수목의 기저부에 조준한 후 ON버튼을 누르면 경사각이 측정된다.
- 그 다음, 수목의 꼭대기를 조준한 후 ON 버튼을 누르면 수고가 계산되어 디스플레이에 수치로 표시된다.
2) 자체적으로 구한 거리를 사용한 수고측정
- 거리는 기준높이(2m)와 삼각법을 이용하여 자체적으로 구한다. 스프레이 페인트, 마킹테이프 또는 다른 잘 보이는 표지를 사용하여 목표물(수목)의 2m 높이에 기준높이를 표시한다.
- 목표물의 기저부를 조준 후 ON 버튼을 누르면 기울기가 %로 측정된다.
- 2m 기준높이를 조준 후 ON 버튼을 누르면 거리가 측정된다.
- 그 다음, 수목의 꼭대기를 조준한 후 ON 버튼을 누르면 수고가 계산되어 디스플레이에 수치로 표시된다.
3) 바로 기울기를 측정하려면 DEG에서 실시한다.
이 모델은 기울기 측정시 percent(%)를 사용한다.
1. 모델(제조사) : EC Ⅱ D - percent (Haglof)
2. 규격
1) 수고 측정범위 : 0-999m
2) 수고 분해능 : 0.1m(100m 미만), 1m(100m 이상)
3) 기울기 측정범위 : -143% ~ +220%
4) 기울기 분해능 : 0.1%
5) 기울기 정확도 : ±0.2%
6) 수목과 측정자간 거리 허용범위 : 0-999m
7) 크기 : 63x44x20mm
8) 무게 : 50g(배터리 포함)
9) 전원 : 1x1.5V AA alkaline
10) 주위온도 : -15℃ to 45℃
11) 디스플레이 : LCD, Backlit
12) 소비전력 : 15mW
|
