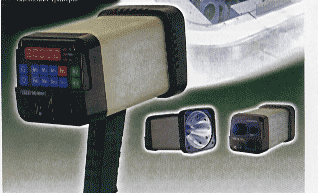

스트로보스코프?
피측정물에 반사테이프를 부착하지 아니하고 주기적으로 반짝이는 빛을 회전하는 물체에 조사(쬠)시켜
회전
하는 물체를
정지했을 때와 같은 상태로 관측하는 장치로 단위는 fpm(flash per minute)으로 표시한다.
모든 이동체및 회전체의 속도및 회전수에 Flashing (빛이 꺼졌다 켜짐)이 일치 하면 형상이 정지 상태로 보이나
실제로는 이동및
회전을 하고 있다.
선풍기의 예를 들면, 지금 선풍기의 회전 주기를 측정한다고 하자.
먼저 선풍기의 날개에 붉은 화살표를 표시하고
선풍기를 회전시켜 보자.
스트로보스코프의 회전속도가 선풍기의 날개의 속도와 일치될 때에는 날개 위에 표시해 놓은 화살표가 같은
장소에서
나타나서, 마치 날개가 정지하고 있는 것처럼 보일 것이다.
따라서 이 때의 스트로보스코우프의 회전 주기가 바로 선풍기 날개의 회전 주기와
일치된다.
스트로보스코프를 선풍기보다 더 빠르거나 느리게 돌릴 때에는 화살표가 일치되지 않으므로 움직이고 있는 상태로 보이게 된다.
따라서 스트로보스코프의 속도를 정지하고 있는 것처럼 보이도록 조절한다. 이렇게 해서 미지의 회전 주기, 즉
짧은 시간을 연속으로 측정할
수 있다.
단위는 fpm(flash per minute)으로 표시한다.
- 모든 회전체,구동체,연속 라인
이동체,고속(高速)이동체 등의 RPM/ Speed / Stop 모션 / 육안검사 / 시각검사
및 현장 모니터링
- 상 (형상) 변화 /
사진 및 영상 촬영, 시물레이션, 각종 연구 등에 사용
- 각종 기어, 펜, 펌프, 모터, 축 등의 회전체 및 구동체의
RPM/스피드/ 진동/육안검사
- 인쇄, 직물, 벨트, 액체 이동, 고속(高速) 이동체 등의 스피드/진동/육안검사 /위상
변화 등을 검사
|
