물성측정/전자계측기물리량측정기표면부착력측정기





표면부착력측정기(SURFACE ADHESION TESTER)





 ◎F106 Mechanical Adhesion Tester

▶접착제로 Dolly를 도막위에 붙인 후 당겨서 도막이 분리
   되는 시점에 인장력을 측정한다.
▶Dolly 지름 20㎜
▶ANSI N5.12, ASTM D4541, ISO 4624 & BS EN24624,
   NFT 30-062 에 준함.
▶Model 선정방법.

 *F106-6은 콘크리트 위의 도장용 부착력 시험기

MODEL

㎏/㎠

PSI

MPa

F106----1

0-35

0-500

0-3.5

F106----2

0-70

0-1000

0-7

F106----3

0-150

0-2000

0-15

F106----4

0-220

0-3200

0-22

F106----5

0-2

0-30

0-0.2

F106----6

0-35

0-500

0-3.5





 ◎F108 Hydraulic Adhesion Tester

▶접착제로 Dolly를 도막위에 붙인 후 당겨서 도막이 분리
   되는 시점의 인장력을 측정한다.
탱크, 파이프 등 곡면의 내경과 외경에도 사용가능    (Special Dolly 제작)
ASTM D4541, ISO 4624, BS EN 24624에 준함.
▶MODEL
- F108/1 : DIAL TYPE (정확도 ±0.5MPa)
  측정범위: 0-180 ㎏/㎠(=0-2600 PSI =0-18 MPa)

- F108/2 : DIGITAL TYPE (정확도 ±1%)
  측정범위: 0-180 ㎏/㎠(=0-2600 PSI =0-18 MPa)
  측정최소단위:0.13Pa, 6PSI
 참고
▶1MPa = 106Pa = 1N/mm²= 10.2㎏/㎠
  1㎏/㎠ = 14.22 PSI, 1N = Kg.m/sec²
  1Pa = 1N/m², 1PSI = 1lb/in²

F108 원문 설명보기





.◎F109 Non-Destructive  Pull-Off Adhesion Tester

▶비파괴식 부착력측정기로 간단히 부착력의 한계를 설정
   합격 불합격으로 부착력을 측정 할 수 있다.
▶Dolly를 접착제로 도막 위에 부착 후 대략적인 부착력을
   측정하는 것으로 힘이 정해진 Dolly가 정해진 힘 이상
   으로  힘을 받을 경우 Dolly가 분리되게 되며(합격),
   정해진 힘까지 표면의 부착력이 견디지 못하면 Dolly가
   붙어있는 표면이 뜯어지게 된다(불합격).
 ▶ASTM D4541, BS EN 24624, NORSOK M-501에 준함
 ▶Model 선정방법.



MODEL

㎏/㎠

PSI

MPa

F109----1

50

700

5

F109----2

70

1000

7

F109----3

90

1300

9



 ◎F107 Cross Hatch  Cutter/Kits.
▶부착력을 측정할 표면에 Cutter로 십자로
긁어서 바둑판 같이 그어진 표면도장을
접착테이프로 붙였다가 떼어낸 후 도막의
파손상태로 부착상태를 구분한다.
ASTM D 3359-B, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, DIN 53151, ISO 2409, NFT 30-038(모델에 따라 상이함)







▶Cutter 와 Tape 선정방법.

Thickness

Substrate

NO.of Teeth

Cutter

0 - 60㎛

Hard

6

1mm

0 - 50㎛

Metal

11

1mm

0 - 60㎛

Medium

11

1.5mm

0 - 60㎛

Soft

6

2mm

50 - 125㎛

Hard/Soft

6

2mm

121 - 250㎛

Hard/Soft

6

3mm

▶Model 선정방법.


KIT

MODEL

CUTTER

TEETH

KIT 구성물

BASIC KIT

F10713222-1

1 M/M

6 TEETH

CUTTER, HANDLE,WRENCH, CASE

F10713222-2

1 M/M

11 TEETH

F10713222-3

1.5 M/M

11 TEETH

F10713222-4

2 M/M

6 TEETH

F10713222-5

3 M/M

6 TEETH

ISO FULL KIT

F10713348-6

1 M/M

6 TEETH

CUTTER, HANDLE, EYE GLASS, BRUSH,ADHESIVE TAPE, WRENCH, CARRY CASE

F10713348-9

2 M/M

6 TEETH

ASTM FULL KIT

F10713348-1

1 M/M

6 TEETH

F10713348-2

1 M/M

11 TEETH

F10713348-4

2 M/M

6 TEETH

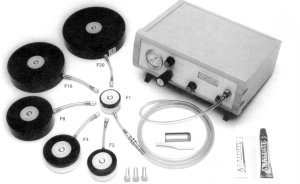

 ◎F110 PATTI Pneumatic Adhesion Tester.

▶기존의 수동식 부착력 측정에서 탈피하여 자동으로 측정
할 수 있는 기기로서, 부착력을 측정할 표면에 Dolly를 접착
제로 붙인 후 Piston에 끼워 자동으로 당겨서 부착력을 측정
한다. 디지털 방식으로 측정치가 표시되며, 측정시에는 CO2 Cartridge나 Air line이 필요하다.
▶ASTM D4541, BS EN 24624, BS EN 22063에 준함.

 ▶Model 선정방법.


MODEL

RANGE

PISTON 지름(M/M)

PSI

㎏/㎠

MPa

F110-1

0-500

0-35

3.4

44.5

F110-2

0-1000

0-70

6.9

57

F110-3

0-2000

0-140

13.8

76

F110-4

0-4000

0-280

27.6

98

F110-5

0-8000

0-560

55.2

127

F110-6

0-4000
0-6000
0-10000

0-280
0-420
0-700

27.6
42
70

146



 ◎CUPPING TESTER REF 760

 금속표면에 락카, 페인트, 그 외 보호도막의  EXTENSIBILITY
(확장가능성)와 ADHESIVE(부착력)를 TEST한다.
 20㎜ 지름의 STEEL BALL로 SAMPLE TEST PANEL에 도막되지
않은 면에 압력을 가한다.
 변형된 TEST PANEL의 도막이 파괴되었는지, 표면과 분리되었는지
등을 관찰한다.
 사용 가능한 TEST PANEL의 크기 -폭: Max 90㎜
-두께: Max 1.25㎜
 측정기준: ISO 1520, BS 3900:E4
