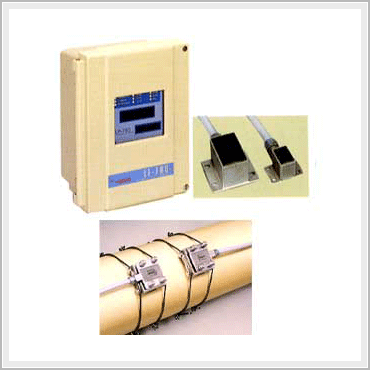

LF700

MODEL

LF700

적용배관

배관직경

100mm~3,000mm

재질

동,연성 주철,SUS,염화비닐,FRP

라이닝

몰탈,탈 에폭시

적용유체

종류

공업용수, 상수, 해수, 순수한 물, 농업용수, 기름등 액체의 유량 관리용

탁도

5,000도이하(5,000PPM이하)

온도

0~60℃

기포

연속적 혼입이 없는 것

유량측정범위

유속 환산으로 0~1m/s -0~10m/s

측정정도

300mm미만

±1.5% RD(유속 1m/s 미만 ±1.5㎝)

300mm이상

±1% RD(유속 1m/s 미만 ±1.5㎝)

검출기

종류

clamp-on 방식
대형 : Ø250이상
소형 : Ø100~Ø250

측정방법

초음파 Pulse 전달 시간차 연산 방식

신호방법

아나로그출력

4~20mA 부하저항 600Ω이하

Pulse출력

트랜지스터, 접점출력 Open-collector 무전압

전용케이블

연장용 케이블 300m(Max) (변환기~검출기 간)

자기진단기능

전파이상,메모리 이상, 설정 이상을 감지하여 Alarm을 발생

화재보호

전압 Line, 각 신호 Line 서지 압쇼바 삽입

주위온도

교환기

-10~+60℃

검출기

-20~+80℃

단자대

-20~+80℃

전원

AC 100v ±10%,AC 110v ±10%,AC 220v(Option)

소비전력

약25VA(AC 100v시)
