 공조,기상관련기기기상관측기기종합기상관측시스템(5)-Fantas Basic


Fantas Basic




(본 제품은 산업체, 연구소, 학교, 등에 다량으로 보급하기 위하여 표준화한 제품임)



개 요


電子氣象臺 Fantas Basic 자동기상측정 시스템은 대기온도, 습도, 바람(풍향, 풍속), 강우, 기압 등의
기상·환경에 대하여 다양하고 종합적인 정보를 측정 제공한다.

자동기상측정 원격제어 시스템인 Fantas Basic 시스템은 대기온도, 습도, 풍향, 풍속, 강우는 물론
평균기온의 표준 온도차 등을 모니터할 수 있는 새롭고 흥미로운 특징들을 갖고 있다.
Fantas Basic 시스템 자료처리장치(Data Logger)와 Windows 3.1 혹은 Win95에서 이용할 수 있는
Fantas 분석소프트웨어를 사용하여 센서로 부터 수집된 기상자료를 사무실내의 PC에 저장, 분류,
요약 및 도표로 Graph 할 수 있다.
측정장소가 사무실로부터 원거리일 경우, 무선, 전용 통신선 혹은 전화선을 통한 자동기상 측정시스
템을 구축하여 기상상태를 연속적으로 측정, 기록 및 분석 할 수도 있다.

● 電子氣象臺 Fantas Basic 시스템은 ▲ 온도계 ▲ 습도계 ▲ 풍향계 ▲ 풍속계 ▲ 강우량계▲ 기압계
    가  설치 되어 있다.

특 징
  ● Fantas Basic 시스템의 특징
  ▲ LCD DISPLAY가 부착된 Console(계기판)
▲ 가혹한 조건에서의 정확성을 위한 기상분석 기능들
▲ Back up 밧데리가 부착된 AC-POWER Adapter

측정항목
측정범위
온 도
-45 60'C
습 도
0 ~100%
풍 향
0 ~360
풍 속
0 78 m/s
강 우
0.2 mm  단위
기 압

  ● Fantas Basic 시스템 만의 특별기능


▲ 풍향, 풍속 등 현장에서 관측된 값을 읽고 설치 현장에서 LCD에 Display 한다.
▲ 상대습도
▲ 최고 최저 습도와 풍속 발생시간, 날짜의 기록
▲ 기압계의 측정단위 선택 : hPa, mm, inch, milibars 중 택일.
▲ 기압이 한시간내에 0.5, 1.0 혹은 1.6 mm 이상으로 변화하는 경우, 기압방향과 경고음

  ● 자료저장과 전송에 관한 기능


▲ 자료는 1, 5, 10, 15, 30, 60분 혹은 120분마다 임의의 시간에 저장시킬 수 있다. Data Logger는 이
   경우 각각 1, 5, 10, 15, 30, 60 or 120일 자료를 저장할 수 있다(30분 마다 측정의 경우 30일간 메모
   리에 자료  저장).
▲ Data Logger에서 컴퓨터로 전송된 자료를 통해 기상 Data Base를 생성시킬 수 있다
▲ 저장된 자료와 최고 최저수치는 임의시간에 자동으로 저장시킬 수 있다(단 Fantas Software가 PC
   에서 운용될 때만 가능).

  ◎ Fantas Basic 시스템의 소개와 컴퓨터와의 연결(Link)


실시간(Real Time) 기상 Monitoring을 위해서는 Fantas Basic 시스템의 RS-232C 통신포트를 통하
여 퍼스널 컴퓨터와 무선, 전용선 혹은 공중전화선을 이용하여 연결한다.
Data Logger는
컴퓨터가 가동되지 않을 때에도 자료가 자동저장되어 컴퓨터에 전송될 때까지 보관
한다.
함께 제공되는 Fantas 분석 Software를 사용하여 도표(GRAPH), 총합계, 평균, 요약, 분석방향, 그리
고 모든 DATA BASE를 산출해낼 수 있도록 하여준다

Software의 기능


▲ 현재의 현재 기상상태를 PC의 기상현황판에서 볼 수 있다. 시스템 가동상태의 확인 및 기록
▲ 같은 화면상의 이틀, 이주, 두달, 2 년간의 자료를 도표화한다
▲ 동시에 일간, 주간, 월간, 또는 년간에 관한 기능까지 도표화 할 수 있다
▲ 같은 컴퓨터로 다수의 Stations까지 탐지할 수 있다(각 Weather Station을 하나의 Fantas 시스템
   과  같이 사용)

  ● 추가로 제공되는 유용한 각종 기능들
  ▲ 체감온도(Wind Chill, 풍속에 의한 냉각지수) : -92℃
▲ 최저 체감온도와 시간 및 날짜
▲ 온도, 픙속, 체감온도, 습도, 시간에 대한 경보기능(선택사항)
▲ 강우량계(Rain Collector)에 히터를 추가하여 강설량(降雪量)의 수분용량을 유추하여 측정할 수 있
    다

(선택사항).
▲ Alarm Output Module에 신호를 주어 자동살수장치, 히터/팬과 같은 기계들을 가동,정지시킬 수 도
   있다

(선택사항)
▲ 설치시 Options : 태양전지(Solar Power) Kit가 부착된 Powering System
   (전원공급이 되지 않는 지역의 경우)


국내최초 : Fantas Basic 시스템은 체감온도, 결로온도, 온습도지수, 적산온도(Degree of
                           Day)의 분석기능을 기본으로 제공.


  기상 자료(DataBase) 자동생성 !!!

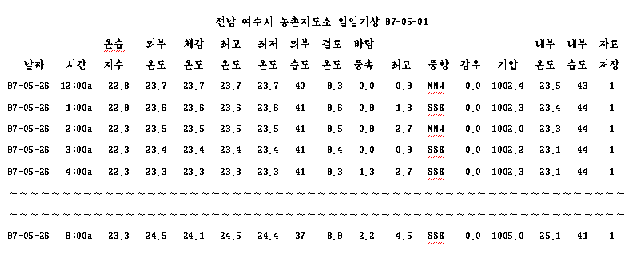

다음은 일일 보고서의 화면과 프린터 출력 例이다







온습

외부

체감

최고

최저

외부



















날자

시간

지수

온도

온도

온도

온도

습도

































































































































































































































































각종보고서의 출력예 :


일간 기상보고서 :



날짜,시간,대기온도, 최고-시간, 최저-시간,적산일자,기압,평균풍속,최고풍속,평균풍향
체감온도,총풍량,총 강우량,강우강도,습도,결로온도,온습지수,전원공급 상태

  월간 기상보고서 :


일,평균온도,최고온도-시간,최저온도-시간,열적산온도,냉적산온도,강우,평균풍속,최고
풍속-시간,평균 풍향,자료의 평균 합계,지정 적산온도 이상일수,지정 적산온도 이하일수
지정-냉해온도 이상일수,지정-냉 해온도 이하일수,최고 강우일시,강우일-0.2mm 이상
일자, 2mm 이상일자,20mm 이상일자.




* 냉적산온도 및 열 적산온도는 최고, 최저온도를 지정하여야 보고서가 작성됨.
* 평균풍속은 빈도수를 가지고 측정하였슴.

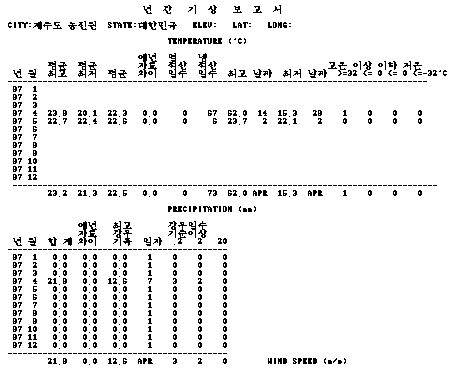

년간 기상보고서 :



년,월,최고평균온도,최저평균온도,평균온도,평년과 차이,열적산온도,냉적산 온도,
최고-일자,최저-일자,지정 성장온도 이상일수,지정 성장온도 이하일수,지정 냉해온도
이상일수,지정 냉해 온도 이하 일수,자료의 평균 합계,강우- 년,월,합계,평년과 차이
최고 강우-일자,강우일-0.2mm 이상일자,2mm 이상일자,20mm 이상일자.바람-년,월,평균,
최고,일자,평균 풍향

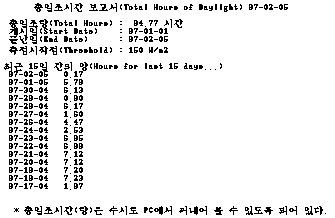

일조시간 보고서 : 일자별 일조시간, 일자별 일조량, 평균 일조량 이상 지정 하여 자                   료작성가능

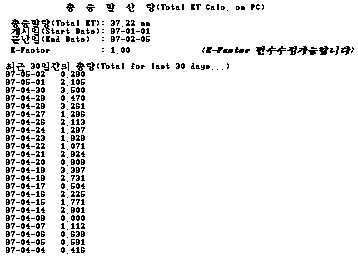

증발산량 보고서 : 일자별 증발산량 보고서의 작성


기타 작성 가능한 보고서들
    적산온도 보고서 :


온도별 - 지정온도 이상, 이하 보고서(특정작물의 성장조건이 지정가능함, 열적산온도(熱積算溫度),냉적산온도(冷積算溫度)

    적산온도 보고서 :


작물별 - 지정작물의 지정온도 이상, 이하 보고서, 일자별 적산온도 현황, 작물별 최저, 최고, 최적 온도를 대입하여 작성

    해뜨는 시간표
    해뜨는 시간, 해지는 시간
