 기상관측기기 타워크레인
무선식
풍속
경보장치
A형/B형
| |
|
| |
|
|
|
한국산업안전공단의 지도아래 개발된 산안법에서 요구하는 건설현장의 필수 안전장치로
풍속을 감시,
측정, 경보할 수 있는 풍속 센서,
풍속표시계, 풍속전광판으로 구성됨
< 관련법령 개정내용- 산업안전기준에 관한 규칙 제117조의3
>
일정 풍속
이상의 강풍시 타워크레인 설치, 해체 및 운전작업을 중지토록함 |
|
|
|
|
|
종 전 |
개 정 |
|
<신 설> |
제117조의3 (강풍시 타워크레인의 작업제한)
사업주는 순간풍속이 매초당 10m를 초과하는 경우에는 타워크레인의
설치,
해체작업을
중지하여야 하며,순간풍속이 매초당 20m를 초과하는 경우에는 타워크레인의 운전작업
을중지하여야
한다(2006.7.1.부터 시행). | |
|
|
|
 |
개 요 |
|

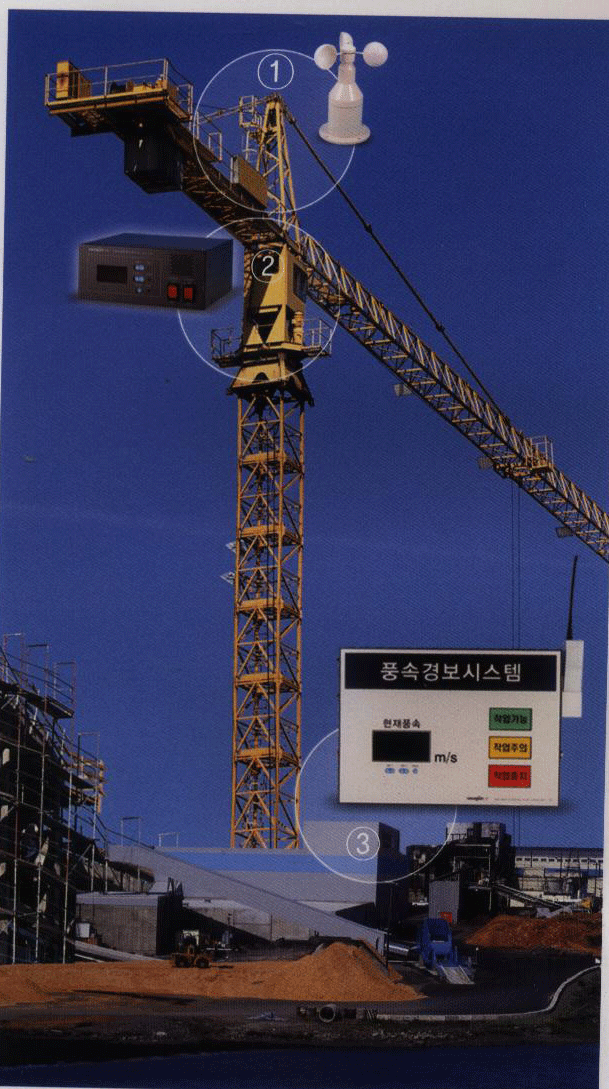

■ 무선식 풍속 경보장치 - 타워크레인에 설치 |
●한국산업안전공단의 지도아래 산안법에서 요구하는 건설현장의 안전장치 필수요건.
●풍속을 감시, 측정, 경보할수 있는 풍속 센서부, 풍속검출 발신장치(풍속경보계) 및
풍속표지판으로 구성되어 있다.
|
| |
● 풍속센서 ( WIND SPEED SENOSR) |
| |
Model NO. : PM-001AM |
| |
- 타워크레인 상부에 설치. |
| |
- 초속 60M까지 풍속 신호 검출. |
| |
- 풍속센서와 무선식 풍속경보계까지의 케이블은 20M 기준 |
| |
●무선식 풍속경보계(무선
송출기 및 풍속 표시기) |
| |
Model NO. : PM-WA01
+ PM-ACOD1 |
| |
- 타워크레인 주조정실에 설치. |
| |
- 풍속표지판과의 통달거리 500M이내에 설치. |
| |
- 실제 풍속이 DIGITAL로 표시되며, 풍속을 초과하면 경고음(부져음)이 울린다. |
| |
●풍속표지판 |
| |
Model NO. : PM-WB01 |
| |
- 현장사무소에 설치. |
| |
- 사용주파수 : 440MHz ( FM방식) |
|
|
- 실제 풍속이 DIGITAL로 표시되며, 풍속을 초과하면 경고음(부져음)이 울리고
동시에 적색
표시 |
|
|

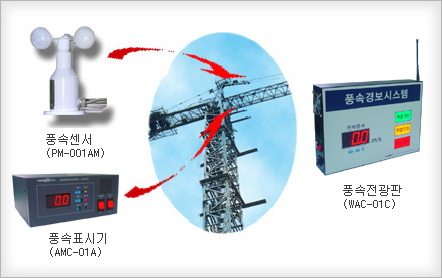

 풍속장치 (WIND SPEED SYSTEM)
|
제 품 |
사 진 |
성 능 및 규 격 |
Model NO.PM-001AM
풍속센서
(Wind Speed Sensor) |
|
방 식 |
3-CUP, Hole Sensor |
|
공급전원 |
DC 12V ~ 24V |
|
외부출력 |
12V Pulse |
|
재 질 |
Duralumin |
|
크 기 |
W215 * H290 |
|
Model NO.AMC-01A
풍속표시기
Wind Speed Control)
 |
|
전 원 |
220V 60Hz |
|
측정범위 |
0 ~ 99.9M/S |
|
입 력 |
Pulse Count 또는 Rs 232 |
|
DISPLAY |
7 Segment Digital Display |
|
측정단위 |
0.1 M/S |
|
출 력 |
Set 2, Set 2 Relay
Normal Open 접점
2EA |
| Analog 0 ~ 5V 출력 |
| Analog 4 ~ 20mA 출력 |
| PC통신 Rs 232 출력 |
|
Model NO.WAC-01C
풍속전광판
|
 |
|
전 원 |
220V 60Hz |
|
측정범위 |
0 ~ 99.9m/s |
|
입 력 |
Pulse Count 또는 RS232C |
|
DISPLAY |
7 Segment Digital Display |
|
측정단위 |
0.1m/s |
|
출 력 |
PC통신 RS232C 출력 |
|
크 기 |
W436 * H310 * D89 |
|
|
| 풍속감시시스템(S/W) |
|
|
|
|
풍향풍속장치 (WIND SPEED
& DIRECTION SYSTEM)
|
제 품 |
사 진 |
성 능 및 규 격 |
Model NO.
PM-001AV
풍향풍속센서
(Wind Speed & Direction -Sensor) |
|
방 식 |
Aero-Vane type |
| Hole sensor / Encoder |
|
공급전원 |
DC 12V |
|
외부출력 |
전류, 전압, RS232C |
|
재 질 |
Duralumin |
|
크 기 |
W366 * H416 |
Model NO. PM-002AM
풍향풍속센서 분리형
(Wind
Speed & Direction -Sensor) |
|
방 식 |
풍향풍속센서 분리형 |
| Hole sensor / Encoder |
|
공급전원 |
DC 12V |
|
외부출력 |
전류, 전압, RS232C |
|
재 질 |
Duralumin |
|
|
|
| |
|
|
Model NO. WSD-01B
풍향풍속표시기
(Wind Speed & Direction-Indicator)
|
|
풍 속 표 시 |
|
전 원 |
220V 60Hz
|
|
측정범위 |
0 ~
99.9M//S |
|
입 력 |
Pulse Count 또는 Rs
232 |
|
DISPLAY |
7 Segment Digital
Display |
|
측정단위 |
0.1M/S |
|
출 력 |
Set 2,
Set 2 Relay
Normal Open 접점 2EA |
| Analog 0
~ 5V 출력 |
| Analog 4
~ 20mA 출력 |
| PC통신 Rs
232 출력 |
|
풍 향 표 시 |
|
전 원 |
220V 60Hz |
|
측정범위 |
0 ~ 360° |
|
입 력 |
Gray Code
Input |
|
DISPLAY |
7 Segment Digital
Display |
|
측정단위 |
1° |
|
출 력 |
Analog 0 ~ 5V
출력 |
| Analog 4 ~ 20mA
출력 |
| PC통신 Rs 232 출력 |
풍향 장치 (WIND
DIRECTION SYSTEM)
|
제 품 |
사 진 |
성 능 및 규 격 |
Model NO.PM-001AD
풍향센서
(Wind Direction Sensor) |
|
방 식 |
Rotary ENCODER |
|
공급전원 |
DC 12V |
|
외부출력 |
RS232C |
|
재 질 |
Duralumin |
|
크 기 |
W390 * H385 |
Model NO.
PM-01DDM
풍향표시기
(Wind Direction Indicator) |
|
방 식 |
DIGITAL, In door type |
|
공급전원 |
AC 220V 60Hz, 1PH |
|
외부출력 |
RS232C |
|
재 질 |
360˚(16 Compass point) |
|
크 기 |
W96 * H96 * D150
|
|
